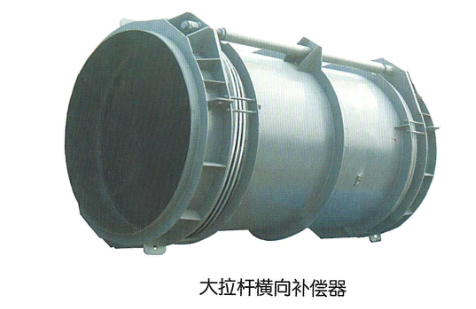

大拉杆横向型补偿器
名称: 大拉杆横向型补偿器
品牌: 通达
材质: 可定制
产品详情

大拉杆横向型补偿器

一、技术概述

大拉杆横向型补偿器由接管与两个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移是拉杆上球面螺母绕球米那垫圈转动,同时拉杆还具有承受内压推力能力

大拉杆横向型补偿器采用一次液压成型和机械成型技术,并辅助以计算机优化设计、制造,具有尺寸准确、表面整洁无创伤、产品结构紧凑、补偿量大、无泄漏、耐腐蚀、寿命长,便于安装、产品质量可靠等优点。同时也可根据用户工作环境、条件以及疲劳破坏次数,为用户研制其它类型和用途的波纹补偿器。该产品广泛应用于钢铁、石油、化工、冶金、电力、给排水、建筑等行业。

适用工况

型号:DN100-DN5000,压力级别0.1Mpa-2.5Mpa 。


连接方式:1、法兰连接 2、接管连接


产品横向补偿量:根据用户要求



结构一般选用材料

1.波纹管:不锈钢304、316L、321等

2.法兰、接管:碳钢、不锈钢304、316L、321等

3.导流筒:碳钢、不锈钢304、316L、321等

4.拉杆螺栓、螺母:碳钢


安装注意事项

1波纹管膨胀节在安装前应检查其规格型号,是否符合管道的配置要求。

2对带导流筒的波纹管膨胀节,其介质流向标记应与管道内介质流动方向一致,以免杂物积聚影响波纹管膨胀节的正常工作或在导流筒与波纹管之间产生湍流,引起振动。

3在安装过程中,不允许有焊渣飞溅到波壳表面,施工前对波纹管应进行有效防护,不允许波壳受到其它机械损伤,不允许在波壳或膨胀节其它部位引弧,若法兰连接不允许为了对准螺栓孔而强行利用外力扭转波纹管膨胀节的另一端,因波纹管膨胀节是不能吸收和承受扭转力矩的。

4波纹管膨胀节出厂前均满足安装长度和额定补偿量要求。

5大拉杆横向型波纹管膨胀节有冷紧或偏安装要求的,一般现场完成,即一端固定另一端在外力作用下来实现,操作前应松开小拉杆,以满足变形要求,其冷紧或偏安装量应按设计要求执行,冷紧或偏安装方向应是位移的反方向,变形所用的辅助构件应在管道安装完毕后方可拆除。

6大拉杆横向型波纹管膨胀节安装完毕管道整体水压试验前,考虑昼夜温差因素所引起的管道热胀冷缩所产生的位移,应将大拉杆横向型波纹管膨胀节大拉杆里侧的螺母松开一些以满足位移要求,外侧螺母已工厂点焊固定不得松动。
