​煤粉三维补偿器
名称: ​煤粉三维补偿器
品牌: 通达
材质: 可定制
产品详情

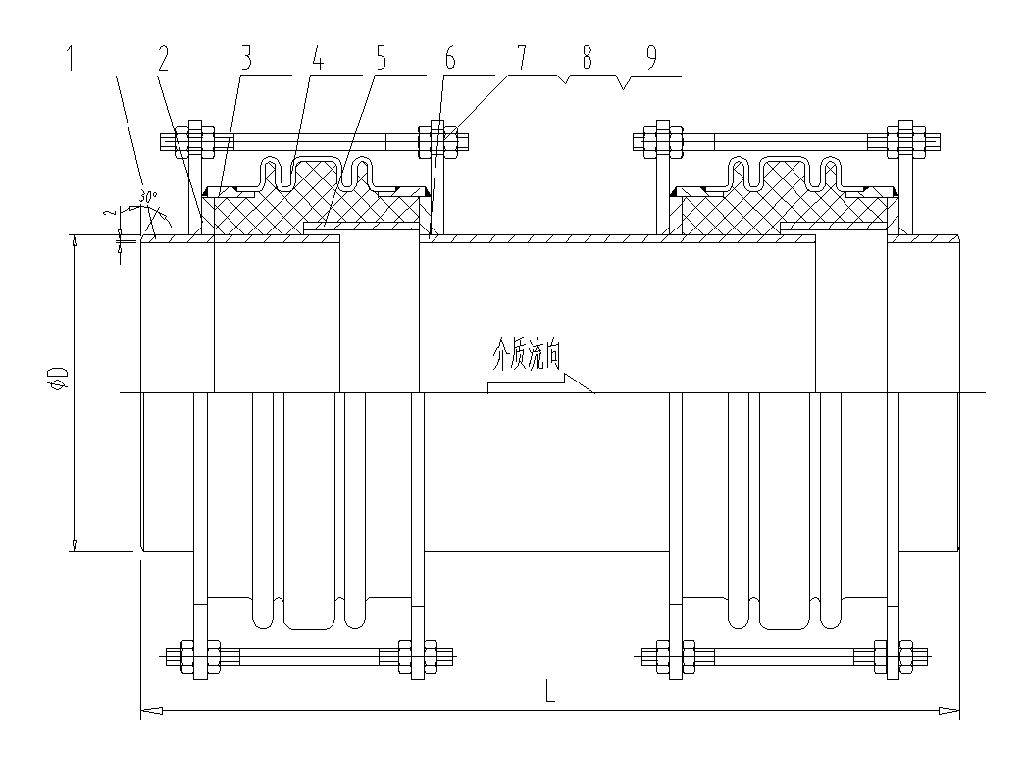

煤粉三维补偿器

一、技术概述

煤粉管道专用三维波纹补偿器也称补偿器、伸缩节、膨胀节是专为煤粉管道设计的一种专用补偿器。

管道补偿器采用多层一次液压成型工艺,可以补偿轴向、角向、横向及各方位的合成位移。管道补偿器具有极强的耐磨性、补偿量大、产品性能好、使用寿命长、等多种优点。

特点

适用于煤粉,热风气固两相流体,流速15 500mmH2O的一次风、二次风、三次风管道任意方向位移补偿。~30m/s,工作温度60℃~450℃,风压0.25MPa带其它固体粉尘、颗粒的气固两相流体的热位移要求的管道系统。

耐高温,不漏粉,不积粉位移刚度小;能够吸收任意方向位移,挠性好保证锅炉及管系膨胀自如;安装维护方便、吊架简单、使用寿命长、综合投资省。广泛应用于100~600MW发电机组,从根本上解决了煤粉泄漏的问题,保证了机组的正常安全运行。

波纹管采用1Cr18Ni9Ti或SUS304材质制造,接管由低碳合金耐磨钢制造,具有良好的焊接及耐磨性能。



三、安装注意事项

3.1波纹管膨胀节在安装前应检查其规格型号,是否符合管道的配置要求。

3.2其介质流向标记应与管道内介质流动方向一致,以免杂物积聚影响波纹管膨胀节的正常工作或在导流筒与波纹管之间产生湍流,引起振动。

3.3在安装过程中,不允许在波纹管或膨胀节其它部位引弧,若法兰连接不允许为了对准螺栓孔而强行利用外力扭转波纹管膨胀节的另一端,因波纹管膨胀节是不能吸收和承受扭转力矩的。

3.4波纹管膨胀节出厂前均满足安装长度和额定补偿量要求。

3.5煤粉补偿器(BMF型)有预拉伸或预压缩安装要求的,均应订货时确定, 其预拉伸或预压缩均由工厂出厂前完成,变形所用的辅助构件应在管道安装完毕后方可拆除。

3.6安装完毕管道整体水压试验前,考虑昼夜温差因素所引起的管道热胀冷缩所产生的位移,应将波纹管膨胀节小拉杆(涂黄色标记的运输固定装置)里侧的螺母松开一些以满足位移要求,外侧螺母水压试验前不得松动。
