​轴向外压式补偿器
名称: ​轴向外压式补偿器
品牌: 通达
材质: 可定制
产品详情

轴向外压式补偿器

一、技术概述

外压式金属膨胀节由承受外压的波纹管、外管和端环等构件组成,只用于吸收轴向位移而不能承受波纹管压力推力的膨胀节。当所需要的轴向位移较大,采用内压轴向膨胀节因存在柱失稳问题而受限时,可考虑采用外压膨胀节,其特点是不存在柱失稳问题且轴向补偿量大。膨胀节工作时,波纹管受拉,而不是受压。我公司生产的轴向外压金属波纹管膨胀节采用美国EJMA标准优化设计。被广泛应用到热力管网、冶炼、电厂、工业装备制造和工程管道管系的连接上,有效的保证了管道要求的大补偿量、高压、耐腐蚀及耐疲劳和耐磨损等性能特点。
设计压力:0.1~4.0(Mpa)
设计温度:-20℃~450℃



质:SUS304, SUS321, SUS316L

执行标准:GB/T12777-2008

二、
性能特点

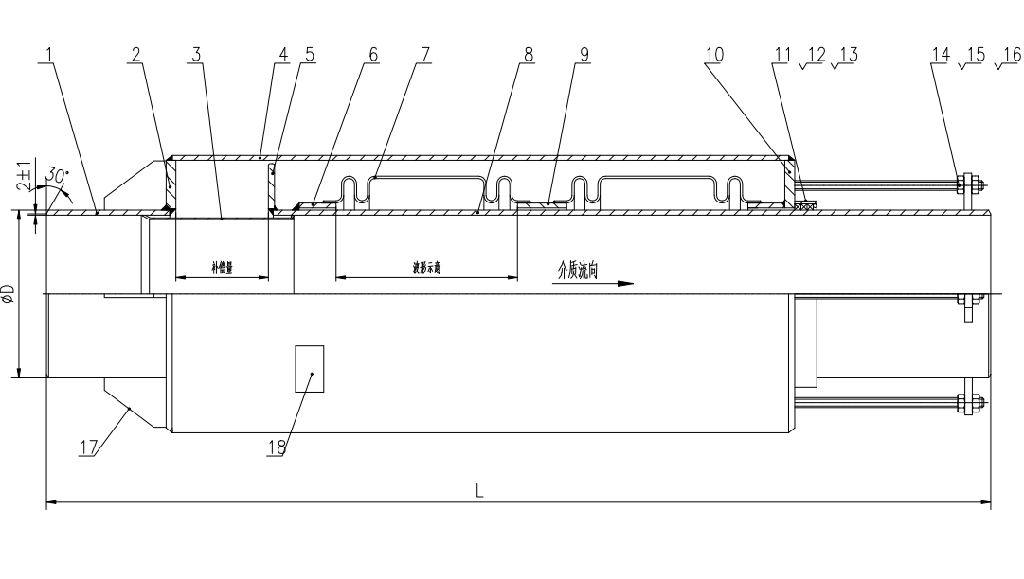

轴向外压式波纹管膨胀节由内筒、波纹管、外筒及附属构件组成。波纹管受外压作用,封闭和抗弯性好,可吸收大移位量。可做成单式、复式、双向等形式。轴向外压式波纹管膨胀节主要吸收轴向位移,具有补偿量大、保温性能好、残余介质可以排除等优点。


3.注意事项

1波纹管膨胀节在安装前应检查其规格型号,是否符合管道的配置要求。

2对带导流筒的波纹管膨胀节,其介质流向标记应与管道内介质流动方向一致,以免杂物积聚影响波纹管膨胀节的正常工作或在导流筒与波纹管之间产生湍流,引起振动。

3在安装过程中,不允许在膨胀节其它部位引弧,若法兰连接不允许为了对准螺栓孔而强行利用外力扭转波纹管膨胀节的另一端,因波纹管膨胀节是不能吸收和承受扭转力矩的。

4波纹管膨胀节出厂前均满足安装长度和额定补偿量要求。

5轴向外压式波纹管膨胀节(WZ型)有冷紧或偏安装要求的,均应订货时确定,由工厂出厂前完成。

6轴向外压式波纹管膨胀节(WZ型)安装完毕管道整体水压试验前,考虑昼夜温差因素所引起的管道热胀冷缩所产生的位移,应将波纹管膨胀节小拉杆(涂黄色标记的运输固定装置)里侧的螺母松开一些以满足位移要求,外侧螺母水压试验前不得松动。

7轴向外压式波纹管膨胀节(WZ型)若为钢套钢直埋敷设,安装前工厂保温时应对涂黄色标记的运输固定装置进行延长固定以保证出厂长度和安装过程中的固定。
